Вытяжки и вентиляция кухни: расчёт, фильтры, требования пожарной безопасности и уход
Вытяжка — не товар, который выбирают по ширине. Это элемент системы вентиляции, который должен соответствовать тепловой нагрузке оборудования, приточному воздуху, скоростям в воздуховодах и ежегодной проверке пожарной безопасности. В этой статье — как рассчитать объём воздуха, какие фильтры выбрать, как за ними ухаживать и что именно спросит инспектор.
Почему одна вытяжка ничего не решает
Самая частая ошибка на профессиональной кухне выглядит так: покупают мощную вытяжку, подключают её к существующему воздуховоду и надеются, что пар исчезнет. Через неделю на кухне по-прежнему сыро, двери сами захлопываются, а в зале пахнет жаркой. Причина, как правило, не в вытяжке.
Вытяжка и приток — это одна система. Если из помещения удаляется 4 000 м³/ч, а организованно возвращается только 500 м³/ч, оставшиеся 3 500 м³/ч вентилятор силой затягивает через двери, щели окон и соседние шахты. В помещении возникает сильное разрежение, реальная производительность вытяжки падает значительно ниже паспортной, и вместо того чтобы улавливать пар, она начинает выдавливать его по краям. Поэтому расчёт всегда начинается с двух цифр — сколько удаляется и сколько возвращается.
- Объём воздуха — по тепловой и влажностной нагрузке оборудования, а не только по кубатуре помещения.
- Баланс давлений — организованный приток в объёме 80–90 % от вытяжки, чтобы кухня оставалась в лёгком разрежении относительно зала.
- Улавливание жира — фильтры, которые действительно задерживают жир до воздуховода, потому что горит именно жир, осевший внутри воздуховода.
Типы вытяжек и когда какая подходит
Тип вытяжки определяется расстановкой оборудования, а не вкусом. В ассортименте BHS для каждой схемы расстановки есть своя серия.
| Тип | Когда подходит | Серии BHS | Что учесть |
|---|---|---|---|
| Пристенная | Линия плит у стены — самый частый случай | HNPA, HNPD, коробчатые GREDIL | Три открытые стороны — периметр улавливания больше, чем кажется на первый взгляд |
| Островная (центральная) | Отдельно стоящий кухонный остров в середине помещения | HNCA, HNCD | Четыре открытые стороны — требуется примерно на 30–40 % больше воздуха, чем пристенной вытяжке той же площади |
| С приточным воздухом | Интенсивные кухни, где вытяжка превышает 2 000 м³/ч | HPPD, HPCD, HFPD и HFCD STHORM | Компенсирующий воздух подаётся прямо в зону вытяжки — снижает общее энергопотребление и сквозняки на кухне |
| Без фильтров (тепловая) | Посудомоечные машины, котлы, пароварки — пар и тепло, но без жира | HNPDC | Фильтров нет, поэтому такую вытяжку нельзя подключать к той же ветке воздуховода, куда идёт жирная вытяжка |
| Конденсационная | Моечная, туннельные машины | HKCD с конденсационными пластинами | Улавливает конденсат до того, как он капает на пол и способствует появлению плесени |
| Для низких потолков | Помещения ниже примерно 2,7 м, кухни в цоколе | Серия GREDIL для низких потолков, 1010–2010 мм | Более плоский корпус; нижняя кромка не ниже 1,9 м от пола |
| Портативная / рециркуляционная | Демо-кухни, pop-up, помещения без возможности вывода | Портативная вытяжка 2106 с угольным фильтром | Полностью не заменяет вывод — убирает запахи, но не тепло и не влагу |
Расчёт объёма воздуха: три метода
На практике применяют три подхода — от быстрой оценки в разговоре до полного инженерного расчёта. Первые два дают порядок величины; третий идёт в проект.
Метод A — по площади вытяжки (быстрая оценка)
Пример: пристенная вытяжка 2 000 × 900 мм → A = 1,8 м² → L ≈ 1 800 м³/ч. Цифра полезна, чтобы понять, справится ли воздуховод в принципе, но она ничего не знает о том, стоит ли под вытяжкой индукционная плита или гриль на лавовом камне.
Метод B — по скорости улавливания
| Тип приготовления | Скорость улавливания v | Типичное оборудование |
|---|---|---|
| Лёгкая нагрузка | 0,20–0,25 м/с | Пароварки, котлы, бен-мари, конвекционная печь |
| Средняя нагрузка | 0,25–0,35 м/с | Плиты, пароконвектомат, фритюрница |
| Тяжёлая нагрузка | 0,35–0,50 м/с | Гриль на лавовом камне, саламандра, вок, печь для пиццы, жарочная поверхность |
Метод C — тепловой расчёт (EN 16282-1 / VDI 2052)
Именно этот метод применяется в реальном проектировании. Каждому аппарату присваивают коэффициенты выделения конвективного тепла и влаги, учитывают коэффициент одновременности (оборудование редко работает на полную мощность одновременно) и рассчитывают тепловую струю у нижней кромки вытяжки. Результат обычно на 15–30 % экономичнее, чем по методу A, потому что не приходится платить за перемещение воздуха, который никто не перемещает.
Ориентировочные цифры, с которых начинают разговор до получения паспортов оборудования:
| Оборудование | Объём вытяжки | Примечание |
|---|---|---|
| Электрическая плита, 4 конфорки (~10 кВт) | 800–1 200 м³/ч | Для индукции — нижняя граница |
| Пароконвектомат 6×GN 1/1 | 600–1 000 м³/ч | Подключение конденсатора снижает требование |
| Фритюрница 2×10 л | 700–1 000 м³/ч | Высокая нагрузка жировым аэрозолем — фильтры особенно важны |
| Гриль на лавовом камне, 800 мм | 1 200–1 800 м³/ч | Дополнительные требования пожарной безопасности |
| Печь для пиццы (дровяная или газовая) | 1 500–2 500 м³/ч | Отдельный дымоход, а не общая вытяжка |
| Жарочная поверхность 800 мм | 900–1 400 м³/ч | — |
| Посудомоечная машина, купольная | 500–800 м³/ч | Конденсационная вытяжка, без жировых фильтров |
| Посудомоечная машина, туннельная | 1 000–1 800 м³/ч | Часто две зоны вытяжки — на входе и на выходе |
Ориентировочные значения для первичного планирования. Окончательный расчёт выполняется по паспортным данным конкретного оборудования и коэффициенту одновременности.
Линия: индукционная плита 4 конфорки + пароконвектомат 6×GN + фритюрница 2×10 л + жарочная поверхность 800 мм.
Суммарная вытяжка до корректировки: 900 + 800 + 850 + 1 100 = 3 650 м³/ч
Коэффициент одновременности 0,85: 3 650 × 0,85 ≈ 3 100 м³/ч — это проектная вытяжка.
Приток 85 %: 3 100 × 0,85 ≈ 2 650 м³/ч организованного притока. Разница 450 м³/ч приходит из зала — это запланировано и держит кухню в лёгком разрежении, чтобы запахи не шли к гостям.
Воздуховод: 3 100 м³/ч при 9 м/с → сечение ≈ 0,096 м² → круглый воздуховод Ø 350 мм или прямоугольный 400×250 мм.
Приточный воздух и баланс давлений
Приток — та часть проекта, которую при сокращении бюджета урезают первой. Результат предсказуем: вытяжка работает вполсилы, отопление зимой не справляется, а персонал стоит на холодном сквозняке.
- Организованный приток — 80–90 % от объёма вытяжки.
- Кухня в лёгком разрежении относительно зала и коридоров (примерно −5…−10 Па), чтобы запахи не распространялись.
- Зимой приточный воздух нужно подогревать минимум до 16–18 °C — иначе персонал его просто перекроет.
- Вытяжка со встроенным притоком (серии HPPD, HPCD, HFPD и HFCD) подаёт часть компенсирующего воздуха прямо у вытяжки — этот воздух не нужно подогревать до температуры помещения, и это прямая экономия на отоплении.
- Отдельная приточная установка (например, Z-HASP) — решение, когда вытяжка уже смонтирована, а баланс не сходится.
Скорости и диаметры воздуховодов
Скорость воздуха в жировом воздуховоде — параметр пожарной безопасности, а не только вопрос шума. Слишком медленный поток позволяет жиру оседать на стенках; слишком быстрый создаёт шум и потери давления.
| Участок | Рекомендуемая скорость | Почему именно так |
|---|---|---|
| Фронтальная скорость на фильтре | 0,8–1,2 м/с | Ниже — плохое улавливание; выше — капли прорываются сквозь фильтр |
| Патрубок вытяжки | 5–8 м/с | Равномерное распределение по всей длине вытяжки |
| Жировой воздуховод (магистраль) | 8–12 м/с | Ниже 5 м/с жир начинает оседать на стенках — прямая пожарная нагрузка |
| Чистая вытяжка (без жира) | 5–8 м/с | Моечная, подсобные помещения |
| Приточный воздуховод | 3–5 м/с | Ограничение шума в рабочей зоне |
Геометрия монтажа — где чаще всего ошибаются

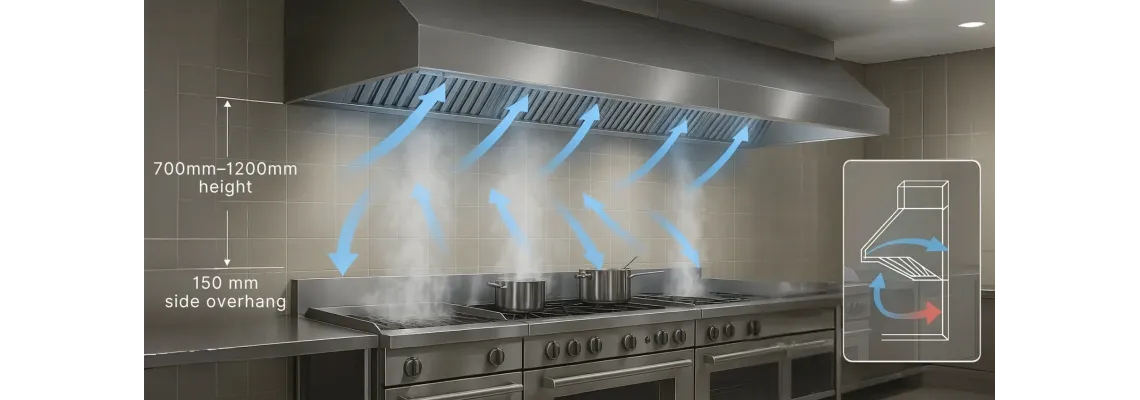

- Свес: вытяжка должна перекрывать контур оборудования на 150–300 мм с каждой открытой стороны. Вытяжка «ровно по плите» — гарантированная утечка пара по краям.
- Высота: нижняя кромка 1,9–2,1 м от пола и 600–1 100 мм над поверхностью приготовления. Каждый лишний сантиметр вверх требует больше воздуха.
- Сквозняк: вытяжку не размещают рядом с дверями, приточными решётками или вентилятором — поперечный поток разрушает тепловую струю, и пар проходит мимо.
- Трасса воздуховода: каждый отвод 90° по сопротивлению равен примерно 3–5 м прямого воздуховода. Два лишних отвода могут съесть десятую часть производительности.
- Ревизионные лючки: доступ для чистки обязателен — не реже чем через 3–4 м и у каждого отвода. Без них ежегодную чистку физически невозможно выполнить.
Фильтры: что действительно задерживает жир
Задача фильтра — не сделать воздух чистым, а защитить воздуховод. Каждый грамм жира, прошедший мимо фильтра, оседает на стенке воздуховода и остаётся там до следующей чистки. Поэтому выбор фильтра — это решение по пожарной безопасности.
| Тип фильтра | Материал | Эффективность | Уход | Где применять |
|---|---|---|---|---|
| Лабиринтный | Нержавеющая сталь AISI 304 | Высокая для крупных и средних капель; работает по принципу инерции | Моется в посудомоечной машине, служит годами | Стандарт профессиональной кухни — единственный правильный вариант над горячим оборудованием |
| Сетчатый / кассетный | Алюминиевая или стальная сетка | Ниже; быстро засоряется | Моется, но деформируется | Только зоны лёгкой нагрузки. Над фритюрницей или грилем — пожароопасен, так как засорённая сетка сама становится топливом |
| Конденсационные пластины | Нержавеющая сталь | Улавливает влагу, а не жир | Промывка, отвод конденсата | Моечные, пароварки (серия HKCD) |
| Модули UV-C | Лампы в вытяжке за лабиринтным фильтром | Разлагает жировой аэрозоль и запахи | Замена ламп ~8 000 ч, регулярная чистка | Когда выброс расположен близко к окнам, террасе или соседям |
| Электростатические | Секция ионизации в воздуховоде | Очень высокая по мелким частицам | Регулярная мойка пластин; без неё эффект исчезает | Городская застройка со строгими требованиями к запахам |
| Угольные | Угольные картриджи | Только запахи — ни жир, ни тепло | Не моются — подлежат замене | Только в рециркуляционных вытяжках (например, портативная 2106), когда вывода нет |
В лабиринтном фильтре воздух вынужден несколько раз резко менять направление. Капли жира тяжелее воздуха, они не успевают повернуть и ударяются о пластину, с которой стекают в сборный канал и кран. Сетчатый фильтр, наоборот, накапливает жир внутри себя — и пропитанная сетка над фритюрницей загорается первой. Лабиринтный фильтр можно отмыть до металла; забитую сетку обычно выбрасывают.
Уход: график, который действительно работает
Уход за вытяжкой — это не «раз в год приедет фирма». Ежегодная чистка системы — нормативное требование, но именно ежедневная работа решает, будет эта чистка рутиной или аварийным ремонтом.
| Периодичность | Что делают | Кто делает |
|---|---|---|
| Ежедневно | Протирают наружные поверхности вытяжки и стёкла светильников; опорожняют жиросборник или открывают кран конденсата | Персонал кухни в конце смены |
| 1–2 раза в неделю | Лабиринтные фильтры моют в посудомоечной машине при 60–65 °C щелочным обезжиривателем; перед установкой дают полностью высохнуть | Персонал. Над фритюрницей и грилем — дважды в неделю |
| Раз в месяц | Чистят внутреннюю полость вытяжки за фильтрами, жироотводящий канал и лопатки вентилятора; проверяют освещение и герметичность крана | Персонал или сервис |
| Раз в 3–6 месяцев | Осматривают первые 2–3 м воздуховода через ревизионный лючок; визуально оценивают толщину отложений и решают вопрос о внеплановой чистке | Сервис |
| Раз в год | Полная проверка и чистка системы механической вентиляции с составлением акта — обязательное требование для объектов общественного питания | Сертифицированный исполнитель |
Как правильно мыть лабиринтные фильтры
- Горячо, но не кипяток: 60–65 °C. При более высокой температуре жир припекается к металлу.
- Щелочной обезжириватель, а не обычное средство для мытья посуды. Профессиональная химия для грилей и фритюрниц подходит и для фильтров.
- Никогда каустическую соду на алюминий — алюминиевые сетчатые фильтры она буквально разъедает. Нержавеющая сталь её переносит.
- Вертикально в корзине, а не плашмя друг на друге — иначе отмывается только наружная поверхность.
- Полностью сухими обратно: влажный фильтр собирает пыль и жир вдвое быстрее.
- Никогда не включают вытяжку без фильтров, пока они в машине. Одна смена без фильтров заносит в воздуховод больше жира, чем месяц с ними.
- На потолке над плитой появляются желтоватые «слёзы» из капель — жир уже проходит мимо фильтров.
- Двери кухни сами распахиваются или захлопываются — слишком сильное разрежение, не хватает притока.
- Пар поднимается вдоль краёв вытяжки, а не внутрь — мал свес, высоко смонтирована или упала производительность.
- Вентилятор стал заметно громче на том же режиме — лопатки разбалансированы жировыми отложениями.
- Запахи появляются в зале или на лестнице — кухня перешла в избыточное давление.
Требования пожарной безопасности
Проектирование регулируется европейскими стандартами, а периодичность чистки и документация устанавливаются на национальном уровне. Если вы работаете более чем в одной стране, различия имеют значение.
| Страна / стандарт | Требование |
|---|---|
| Латвия | Правила КМ № 238, пункт 94: системы, удаляющие горючие пары, проверяются и очищаются не реже одного раза в год. Пункты 92–93: составляется акт с фотографиями или видеозаписью. |
| Литва | Общие правила пожарной безопасности, пункт 72: техническое состояние систем вентиляции проверяется, а накопившиеся отложения очищаются не реже одного раза в год — согласно требованиям изготовителя и утверждённому руководством графику; результаты оформляются письменно. При высокой жировой нагрузке на практике требуется ежеквартальная чистка. |
| Эстония | Стандарт EVS 812-2 привязывает периодичность к часам работы: 2–6 ч/сутки — раз в год; 6–12 ч/сутки — дважды в год; 12–16 ч/сутки — ежеквартально. По результатам составляется акт для Спасательного департамента. |
| Франция | Постановление от 25 июня 1980 г., статья GC 21: фильтры очищаются или заменяются по мере необходимости и не реже одного раза в неделю; воздуховоды прочищаются с проверкой проходимости не реже одного раза в год. |
| ЕС — EN 16282 | Серия стандартов задаёт основу проектирования: расчёт объёма воздуха, вытяжки и жировые фильтры, воздуховоды и меры пожарной безопасности. |
| ЕС — EN 3-7 | Определяет класс пожара F — растительные и животные жиры. Кухни, где используются такие масла, обеспечивают огнетушителями класса F; порошковые и углекислотные для горящего жира не подходят. |
Национальные правила меняются, а указанные интервалы — это минимум. Интенсивная линия с грилем или фритюрницами обычно требует чистки значительно чаще, чем нижняя граница закона. Фактическую периодичность согласуйте с сервисной организацией исходя из часов работы и типа приготовления и храните документы: при страховом случае в первую очередь смотрят именно папку.
Требования, вытекающие из практики, а не только из норматива
- Огнетушитель класса F у фритюрницы и гриля — не порошковый и не углекислотный. Пищевые масла горят при 340 °C и выше; вода или неподходящий огнетушитель вызывают взрывное разбрызгивание.
- Автоматическая система пожаротушения в вытяжке — распыляемый через форсунки специальный состав, образующий на горячем масле запирающую плёнку. Большинство страховщиков уже требуют её при наличии гриля на лавовом камне или более двух фритюрниц. Это самый быстрый способ не дать пожару в вытяжке стать пожаром в здании.
- Жировую вытяжку не смешивают с другой — жирная вытяжка кухни не должна попадать в общий воздуховод с офисами или санузлами.
- Папка с документацией: акты ежегодной чистки с фотофиксацией, инструкция по пожарной безопасности с разделом о вентиляции, журнал инструктажей. Инспектор в первую очередь просит именно папку.
Как BHS работает с вытяжками
Большинство кухонь — не прямоугольные помещения с пустыми стенами. Там есть несущие колонны, скошенные потолки, давно заложенные шахты и линия оборудования, которая не совпадает ни с одним каталожным размером. Поэтому BHS и предлагает вытяжки из каталога, и изготавливает их по индивидуальному проекту, эскизу или чертежу.
Процесс индивидуального проектирования
Нестандартные решения — когда каталожный размер не подходит
Нестандартные вытяжки — отдельная категория BHS. Они нужны, когда в помещении есть колонны, несущие стены, нерегулярная планировка или специфические технологические требования. Каждый проект начинается с обмера помещения и анализа процессов; изготовление обычно занимает 3–6 недель с момента подтверждения заказа, минимального объёма заказа нет — можно заказать и один элемент.
Что доступно из каталога
| Решение | Характерное | Цена без НДС |
|---|---|---|
| Пристенная вытяжка (коробчатая) 1010×1000×400 | GREDIL, нержавеющая сталь, монтаж к стене | от 529 € |
| Вытяжка для низких потолков 1010–2010 мм | Более плоский корпус для низких потолков | 479–809 € |
| Вытяжка 1000/1200/450 с вентилятором E1 | До 1 300 м³/ч, Ø 250 мм, электронное управление с LED-подсветкой | 1 098 € |
| Вытяжка 2000/900/550 с вентилятором E3 | До 2 500 м³/ч, Ø 315 мм, электронное управление | 1 599 € |
| Портативная вытяжка 2106 | Нержавеющая сталь и алюминий, угольный фильтр, таймер — для помещений без вывода | 749 € |
| Приточная установка Z-HASP | Подача компенсирующего воздуха прямо в зону вытяжки | по проекту |
| Серии HNPA, HNPD, HNCA, HNCD, HNPDC, HPPD, HPCD, HFPD/HFCD, HKCD | Пристенные, островные, с притоком, без фильтров и конденсационные | в зависимости от размеров |
Цены и наличие могут меняться — актуальную информацию смотрите в категории вытяжек на сайте или уточняйте в клиентском сервисе.
- Клиентский сервис 24/7 — +371 25 522 233
- Запасные части на складе в Риге — двигатели, вентиляторы, выключатели, кнопки управления, лампы, лабиринтные фильтры
- Профессиональная химия для обезжиривания — щелочные средства для грилей и фритюрниц подходят и для мойки фильтров
- Доставка по всей Латвии, Балтии и Европе; бесплатная доставка по Латвии от 200 € до 30 кг
- ул. Вагону 23, Рига — склад и офис на месте
Часто задаваемые вопросы
Рассчитаем воздухообмен вашей кухни
Пришлите список оборудования и размеры помещения — подготовим расчёт вытяжки и притока, порекомендуем тип вытяжки и скажем, подойдёт ли каталожная модель или нужно нестандартное решение.
Приведённые требования основаны на правилах Кабинета министров Латвии № 238 (пункты 92–94), Общих правилах пожарной безопасности Литвы (пункт 72), эстонском стандарте EVS 812-2 и французском постановлении от 25 июня 1980 г. (статьи GC 18 и GC 21). Методика расчёта соответствует серии EN 16282 и VDI 2052. Решение для конкретного объекта определяется строительным проектом — эта статья является информационным материалом, а не заменой проекта.
