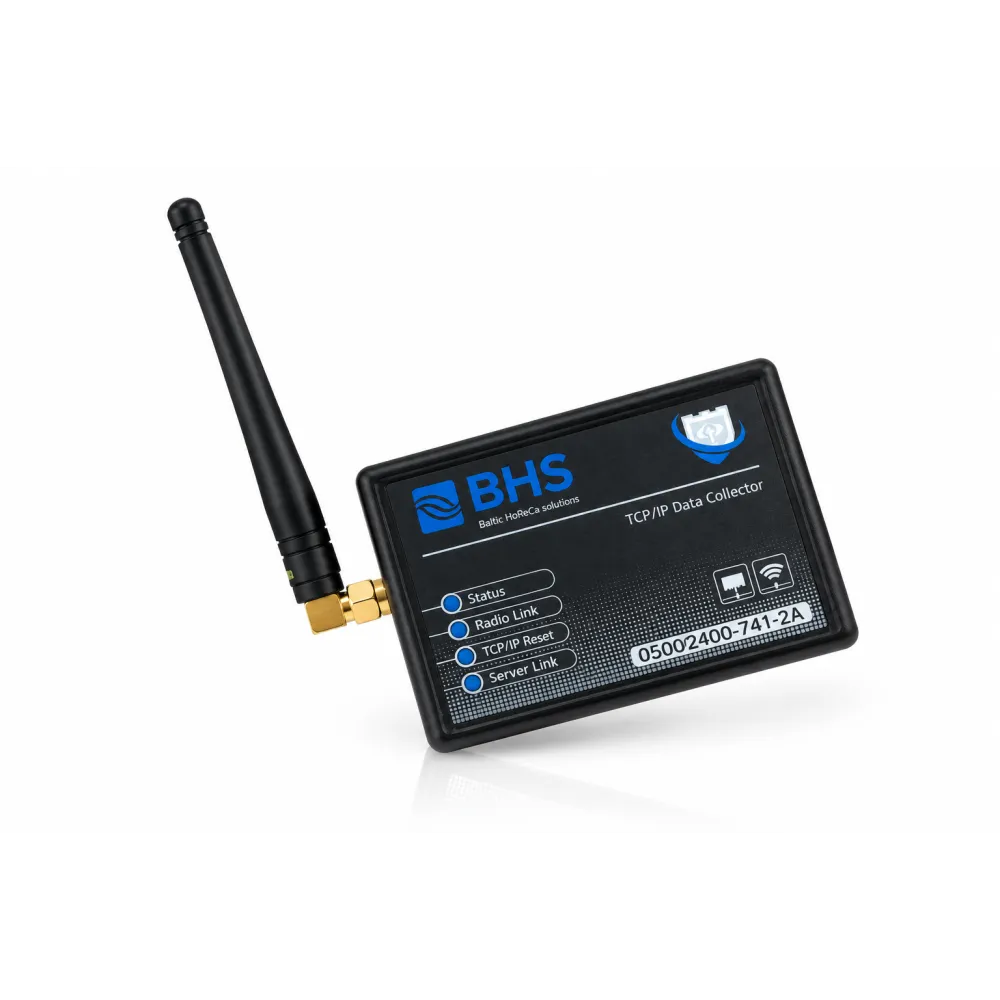

Передатчик системы мониторинга данных (BTCPIPLRX2)

BHS Шлюз сбора данных BTCPLRX2

Шлюз сбора данных — центральный элемент системы удалённого мониторинга. Он принимает по радиоканалу измерения от беспроводных датчиков температуры, влажности и зондовых датчиков и передаёт их в облачную платформу мониторинга через стандартное подключение RJ-45 Ethernet.

Один шлюз обслуживает до 250 беспроводных датчиков, поэтому он подходит как для небольших объектов с несколькими точками измерения, так и для крупных складов, производств и торговых сетей. Обмен данными между датчиками и шлюзом защищён шифрованием AES-128.

При временной потере интернет-соединения шлюз сохраняет измерения в локальной энергонезависимой буферной памяти и автоматически выгружает их на сервер после восстановления связи. Благодаря этому в истории измерений не возникает пропусков, что важно для требований HACCP и аудита.

Основные преимущества

• До 250 беспроводных датчиков на один шлюз
• Подключение к локальной сети через стандартный порт RJ-45 Ethernet
• Беспроводная связь 868 МГц, дальность до 150 м в прямой видимости
• Режим ретранслятора для расширения покрытия на крупных объектах
• Шифрование данных AES-128 в радиоканале
• Локальная буферная память на случай перебоев интернета
• Внешнее питание 5 В — непрерывная работа без батарей
• Режим DHCP по умолчанию — быстрое подключение без настройки сети

Совместимые датчики

• Беспроводной датчик температуры MCP9808
• Беспроводной датчик температуры и относительной влажности ENS210
• Беспроводной датчик температуры с внешним зондом DS18B20
• Беспроводной датчик температуры с внешним зондом PT100
• Беспроводной высокоточный датчик температуры PT100 High Accuracy

Применение

• Коммерческий холод — магазины, витрины, холодильные и морозильные камеры
• Склады и логистические центры — данные о температуре и влажности по всей площади
• Системы вентиляции и климата, технические помещения
• Лаборатории и медицинские учреждения
• Серверные и центры обработки данных
• Музеи и архивы — контроль микроклимата
• Производственные объекты с централизованным сбором данных

Монтаж и настройка

Шлюз подключается к активному сетевому коммутатору или маршрутизатору кабелем RJ-45 и питается от адаптера 5 В или через micro-USB. По умолчанию включён режим DHCP, поэтому устройство получает сетевые настройки автоматически. Для проектов, где требуется статический IP-адрес или особые сетевые настройки, конфигурация выполняется с компьютера при помощи USB-утилиты настройки.

Корпус крепится промышленной двусторонней клейкой лентой на гладкую поверхность. Настройки режима ретранслятора сохраняются в энергонезависимой памяти и остаются активными после отключения питания.

Технические данные

Шлюз сам не является датчиком — он собирает данные от беспроводных датчиков. Специалисты BHS выполняют монтаж системы, настройку сети и шлюза, программирование датчиков, установку предельных значений и тревог, а также обучение персонала.
