Технические данные
| Атрибуты | |
| Артикул | L1349153 |

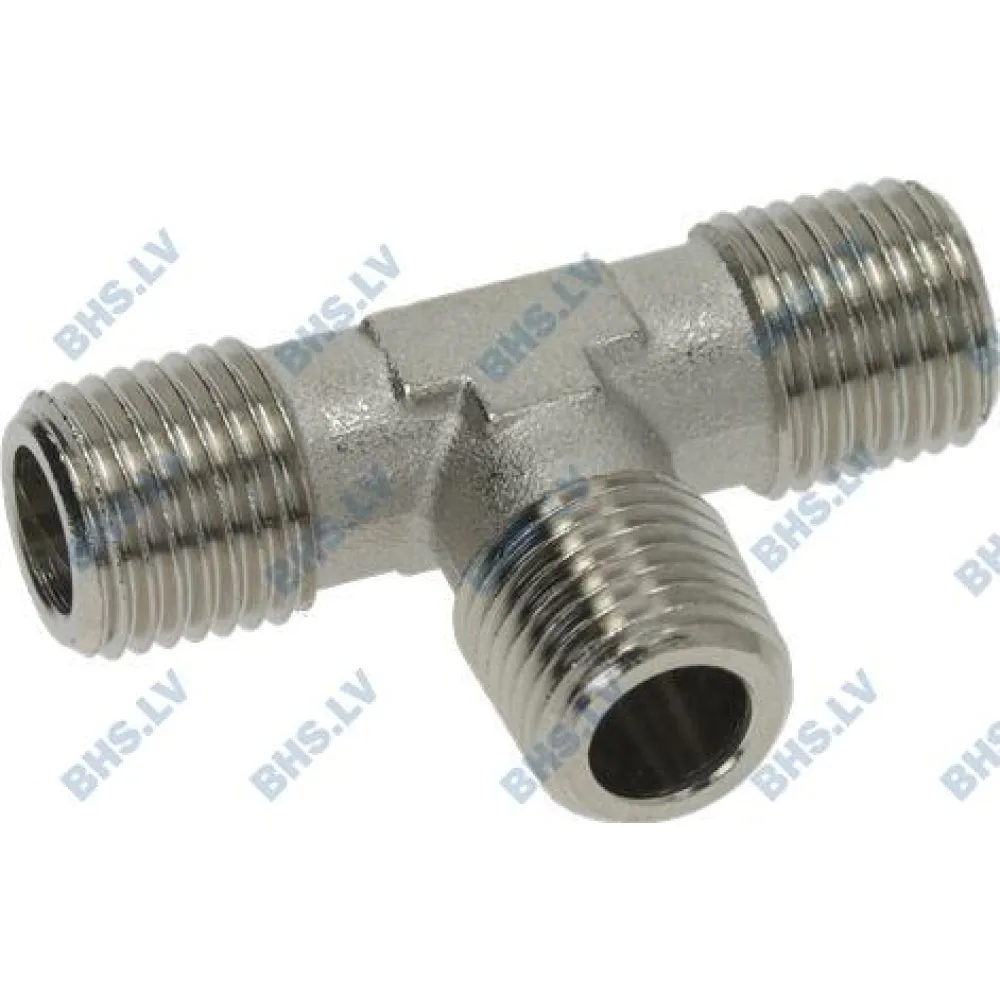

Т-образный фитинг LF с тремя наружными резьбами 1/4" — соединительная деталь для кофейных аппаратов. Он объединяет три линии в одном узле, а одинаковый типоразмер соединений упрощает сверку с заменяемой деталью и сопрягаемыми элементами системы. Обозначение детали — M-1/4.
Среди совместимых аппаратов SPAZIALE — S1, S8, S9, S9-COMPACT и S9-DSP. Для версий S8, S9 и S9-COMPACT указаны ревизии 201203-Rev.00 и 201903-Rev.01; перечень также включает S9 без обозначения ревизии.
Для электрических кофейных аппаратов SPAZIALE совместимость указана с S1, S1-ARMONIA, S1-ROSSINI, S2, S40-CLASSIC, S40-ELETTRIK, S40-SELETRON, S40-SUPREMA, S5, S50, S5-COMPACT и S8-COMPACT. В список входят конкретные версии и ревизии: S1 (200401-Rev.02), S1-ARMONIA (201403-Rev.00), S1-ROSSINI (200909-Rev.01), S40-CLASSIC (201903-Rev.01), S40-ELETTRIK (201411-Rev.02), S40-SELETRON (201003-Rev.00 и 201411-Rev.02), S40-SUPREMA (201603-Rev.00 и 201903-Rev.01), S5 (200709-Rev.02), S50 (202108-Rev.02), S5-COMPACT (200709-Rev.02 и 201111-Rev.02), S8-COMPACT (201203-Rev.00 и 201903-Rev.01). При подборе сверяйте не только серию аппарата, но и указанную ревизию.
Что делает деталь
Т-образная форма позволяет свести три линии в одной точке соединения. Три наружные резьбы 1/4" задают тип сопряжения: это помогает определить, соответствует ли фитинг узлу, в котором требуется соединить линии с подходящими внутренними резьбами.
В кофейном аппарате эта деталь служит соединительным элементом системы. При замене сверяют конфигурацию узла, размер резьбы и модель оборудования, чтобы установить фитинг на предусмотренное место.
Как подобрать
Сопоставьте обозначение резьбы 1/4"M на всех трёх соединениях с установленной деталью и проверьте модель кофейного аппарата по перечню совместимости. Для SPAZIALE сверяйте ревизию, если она указана: например, у S8 и S9 предусмотрены версии 201203-Rev.00 и 201903-Rev.01.
Для электрических моделей SPAZIALE проверьте полное название аппарата: в совместимость входят S1-ARMONIA, S1-ROSSINI, варианты S40, S5-COMPACT и S8-COMPACT с перечисленными ревизиями. Обозначение M-1/4 поможет соотнести деталь с нужным типоразмером при сверке.
Когда менять
Повод проверить фитинг — утечка в месте соединения или повреждение резьбы, из-за которого соединение не держит герметичность. При осмотре также обращают внимание на трещины и деформацию корпуса: такие повреждения мешают нормальной работе соединительного узла.
Замена
Перед заменой кофейный аппарат отключают от электропитания и перекрывают подачу воды, чтобы безопасно разобрать соединительный узел. Работу с подключениями и последующую проверку герметичности выполняет специалист по кофейному оборудованию.
